Oxygen generator

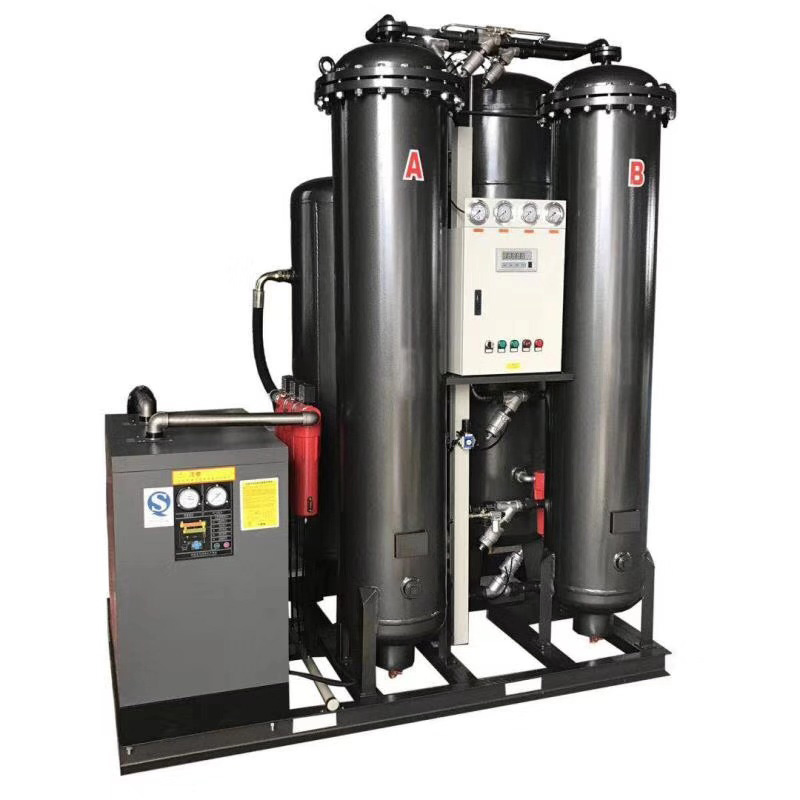

PSA氮气发生装置

PSA工作原理
变压吸附(PSA)制氮机是以高分子碳分子筛为吸附材料，通过交替变压吸附的原理，分离空气中的出氮分子的自动化设备。


PSA制氮设备流程图

主要参数
氮气产量：3~2000Nm3

氮气纯度：90%~99.9995%

氮气压力：0.01~0.8Mpa(如需更高，可配氮气增压设备）
氮气露点：-40℃~-45℃


碳分子筛

分子筛选填与压紧均采用行业暴风雪填充方式，密度大，更紧实。

主要特点

可靠性

采用百万次专用阀门，保障系统的稳定运行

简单性

系统全自动运行，可无人值守运行设备。


PG/97型制氮机 氮气纯度：97%

规格型号
Model

氮气产量（Nm3/h）
Nitrogen production

有效耗气量（Nm3/min）
Effective air consumption

进口管径（DNmm）
Inlet pipe size

出口管径（DNmm）
Outlet pipe diameter

主机L×W(mm)
Host

PG-10/97

10

0.4

15

15

850×420

PG-20/97

20

0.8

15

15

850×420

PG-30/97

30

1.2

25

15

1150×600

PG-40/97

40

1.6

25

25

1150×600

PG-50/97

50

2

32

25

1200×700

PG-60/97

60

2.4

32

25

1250×880

PG-80/97

80

3.2

40

25

1260×880

PG-100/97

100

4

40

25

1350×950

PG-150/97

150

6

50

32

1750×1000

PG-200/97

200

8

50

32

2150×1100

PG-300/97

300

12

65

40

2250×1140

PG-400/97

400

16

65

40

2500×1150

PG-500/97

500

20

80

50

2750×1450

PG-600/97

600

24

80

50

2850×1550

PG-800/97

800

32

100

65

3000×1650

PG-1000/97

1000

40

100

65

3100×1700

PG-1500/97

1500

60

125

80

3250×1820

PG-2000/97

2000

80

150

100

3500×2150

PG-3000/97

3000

120

200

100

4400×3150

PG/99型制氮机 氮气纯度：99%

规格型号
Model

氮气产量（Nm3/h）
Nitrogen production

有效耗气量（Nm3/min）
Effective air consumption

进口管径（DNmm）
Inlet pipe size

出口管径（DNmm）
Outlet pipe diameter

主机L×W(mm)
Host

PG-10/99

10

0.46

15

15

850×420

PG-20/99

20

0.95

15

15

850×420

PG-30/99

30

1.4

25

15

1150×600

PG-40/99

40

1.9

25

25

1150×600

PG-50/99

50

2.4

32

25

1200×700

PG-60/99

60

2.8

32

25

1250×880

PG-80/99

80

3.7

40

25

1260×880

PG-100/99

100

4.6

40

25

1350×950

PG-150/99

150

7.1

50

32

1750×1000

PG-200/99

200

9.4

50

32

2150×1100

PG-300/99

300

14.1

65

40

2250×1140

PG-400/99

400

19

65

40

2500×1150

PG-500/99

500

24.5

80

50

2750×1450

PG-600/99

600

28

80

50

2850×1550

PG-800/99

800

39.3

100

65

3000×1650

PG-1000/99

1000

49.1

100

65

3100×1700

PG-1500/99

1500

73.6

125

80

3250×1820

PG-2000/99

2000

93.4

150

100

3500×2150

PG-3000/99

3000

140

200

100

4400×3150

PG/295型制氮机 氮气纯度：99.5%

规格型号
Model

氮气产量（Nm3/h）
Nitrogen production

有效耗气量（Nm3/min）
Effective air consumption

进口管径（DNmm）
Inlet pipe size

出口管径（DNmm）
Outlet pipe diameter

主机L×W(mm)
Host

PG-30/295

30

1.5

25

15

1200×600

PG-40/295

40

2

25

25

1250×880

PG-50/295

50

2.5

32

25

1260×880

PG-60/295

60

3

32

25

1350×950

PG-80/295

80

4

40

25

1750×1000

PG-100/295

100

5

40

25

2150×1100

PG-150/295

150

7.5

50

32

2250×1140

PG-200/295

200

10

50

32

2500×1150

PG-300/295

300

15

65

40

2750×1450

PG-400/295

400

20

65

40

2850×1550

PG-500/295

500

25

80

50

3000×1650

PG-600/295

600

30

80

50

3100×1700

PG-800/295

800

40

100

65

3250×1820

PG-1000/295

1000

50

125

65

3500×2450

Pg-1500/295

1500

75

150

80

3800×2150

PG-2000/295

2000

100

200

100

4400×3150

PG-3000/295

3000

150

250

125

5100×3300

PG/39型制氮机 氮气纯度：99.9%

规格型号
Model

氮气产量（Nm3/h）
Nitrogen production

有效耗气量（Nm3/min）
Effective air consumption

进口管径（DNmm）
Inlet pipe size

出口管径（DNmm）
Outlet pipe diameter

主机L×W(mm)
Host

PG-10/39

10

0.56

15

15

1150×600

PG-20/39

20

1.1

25

15

1200×700

PG-30/39

30

1.8

25

15

1250×880

PG-40/39

40

2.3

25

25

1350×950

PG-50/39

50

2.9

32

25

1750×1000

PG-60/39

60

3.5

32

25

2150×1100

PG-80/39

80

4.5

40

25

2250×1140

PG-100/39

100

5.5

40

25

2250×1140

PG-150/39

150

8.3

50

32

2500×1150

PG-200/39

200

11.1

50

32

2750×1450

PG-300/39

300

17.5

65

40

3000×1650

PG-400/39

400

23.2

80

50

3100×1700

PG-500/39

500

29.2

80

50

3250×1820

PG-600/39

600

35.5

100

65

3500×2150

PG-800/39

800

47

125

65

3500×2150

PG-1000/39

1000

58

150

65

3500×2150

PG-1500/39

1500

87

150

80

4400×3150

PG-2000/39

2000

116

200

100

5100×3300

PG-3000/39

3000

240

300

200

4400×4400

PG/49型制氮机 氮气纯度：99.99%

规格型号
Model

氮气产量（Nm3/h）
Nitrogen production

有效耗气量（Nm3/min）
Effective air consumption

进口管径（DNmm）
Inlet pipe size

出口管径（DNmm）
Outlet pipe diameter

主机L×W(mm)
Host

PG-5/49

5

0.5

15

15

1150×600

PG-10/49

10

1

15

15

1150×600

PG-20/49

20

2

25

15

1260×880

PG-30/49

30

3

32

15

1750×1000

PG-40/49

40

4

40

20

1750×1000

PG-50/49

50

5

40

20

2150×1100

PG-60/49

60

6

50

20

2250×1140

PG-80/49

80

8

50

25

2250×1140

PG-100/49

100

10

50

25

2500×1150

PG-150/49

150

15

65

25

2750×1450

PG-200/49

200

20

80

30

2850×1550

PG-300/49

300

30

80

40

3100×1700

PG-400/49

400

40

100

50

3250×1820

PG-500/49

500

50

125

50

3500×2150

PG-600/49

600

60

125

65

3500×2150

PG-800/49

800

80

150

65

3500×2150

PG-1000/49

1000

100

200

80

4400×3150

PG/59型制氮机 氮气纯度：99.999%

规格型号
Model

氮气产量（Nm3/h）
Nitrogen production

有效耗气量（Nm3/min）
Effective air consumption

进口管径（DNmm）
Inlet pipe size

出口管径（DNmm）
Outlet pipe diameter

主机L×W(mm)
Host

PG-5/59

5

0.6

25

15

1150×600

PG-10/59

10

1.1

25

15

1250×880

PG-20/59

20

2.2

40

15

1750×1000

PG-30/59

30

3.3

40

25

2150×1100

PG-40/59

40

4.4

50

25

2250×1140

PG-50/59

50

5.5

50

25

2500×1150

PG-60/59

60

7.1

50

25

2750×1450

PG-80/59

80

8.8

65

32

2750×1450

PG-100/59

100

11

65

32

2850×1550

PG-200/59

200

22

65

32

3250×1820

PG-300/59

300

43

80

40

3500×2150

注：本表所列数据以0.8Mpa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。

进取空气机时应考虑空压机的实际产气量及负载率，一般按120%选取。

具体详细的参数，请联系公司，提供整体方案，谢谢！
